Digital Equipment Corporation
Digital eller DEC är kända för sina datorer i PDP (framför allt 11 ), VAX och Alpha serierna. PDP och VAX datorerna var oftast stora pjäser som drog mycket ström och behövde mycket plats. Digital finns inte mer eftersom Compaq köpte upp företaget 1998, men Alpha arkitekturen lever vidare. Även en del PDP11 och VAX maskiner används fortfarande. Det går historier som berättar om PDP11 maskiner som folk glömt bort trots att de varit en del av en industiprocess, de har bara stått undanskymda i något mörk hörn och bara fungerat.

PDP11/35

Vi har en PDP11/35 som kom redan 1973 vilket gör den till samlingen äldsta dator. Det är en unibus maskin, komplett med bandare, manualer och hålremsor.

Datorn har den klassiska PDP11 logotypen på fronten och de "rätta" färgerna och designen.

CPU:n är testad och verkar fungera som den ska.

CPU lådan, den undre på bilden är konfigurerad som tabellen nedan anger.

PDP-11 main unit configuration
Pos	Type	Description
2	M7238	EIS board (instruction set)
3	M7232	Processor micro word board
3	M787	Line time clock
4	M7231	Processor data path module
5	M7233	I/R decode
6	M7235	Status processor
7	M7234	Timing module
9	M7800	Asyncronus transmitter/reciver 110-2400 baud
9	M981	Bus extender
10	M8293	16kWord unibus timing and control board
12	G114
13	H217D	Memory 16kWord, needs G114 + G235
14	G235
15	G235
16	H217D	Memory 16kWord, needs G114 + G235
17	G114
18	M8293	16kWord unibus timing and control board

Till datorn finns även ett expantionsrack, i detta finns följande kort (dock inte i positions ordning. Det finns ingen bild på expantions racket ännu.

PDP-11 expantion box configuration
Pos	Type	Description
	M1500	Bi-dirctional bus interfacing gates PDP-8/PDP-11
	M957	Connectio cable
	M105	Device selector for PDP-11
	M7812	Interrupt control 7-bits
	M7812	Interrupt control 7-bits
	M785	Bus tranceiver, Omnibus bus tranceiver
	M2871	Interrupt control
	M2871	Interrupt control
	M785	Bus tranceiver, Omnibus bus tranceiver
	M2871	Interrupt control
	M2871	Interrupt control
	M785	Bus tranceiver, Omnibus bus tranceiver
	M7892	M7892 with 8881 and 380 (TU60 interface)
	M7800	Asyncronus transmitter/reciver 110-2400 baud
	M7800	Asyncronus transmitter/reciver 110-2400 baud

PDP11/34
Vi har två kompletta PDP11/34, de har båda gått som CAD station för kretskorts CAD hos Krets-Planering AB i Stockholm. Krets-Planering AB har ritat både ABC80 och ABC800 (för hand) och Luxors/Diabs senare datorer på just dessa maskinerna!

Vi fick förmånen att montera ner datorerna där de stod och har stått sedan början på 1980-talet.

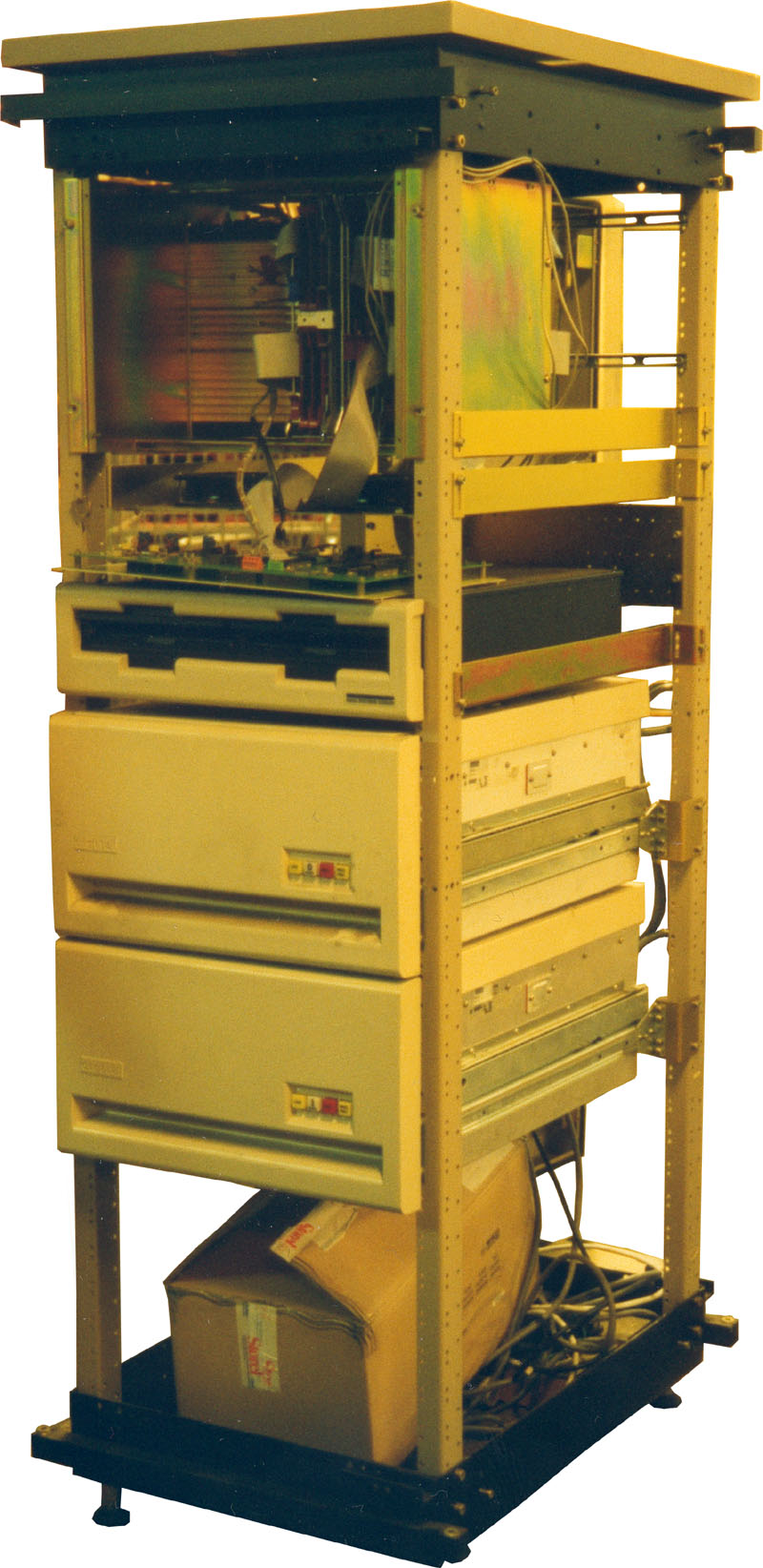

System 1 består av:

Dubbelt halvhögt rack
CPU PDP11/34
Grafikkort (stort som hela CPU:n)
2st RL01 diskstationer på 5,2MB (trasiga?)
Remsläsare/remsstans

System 2 består av:

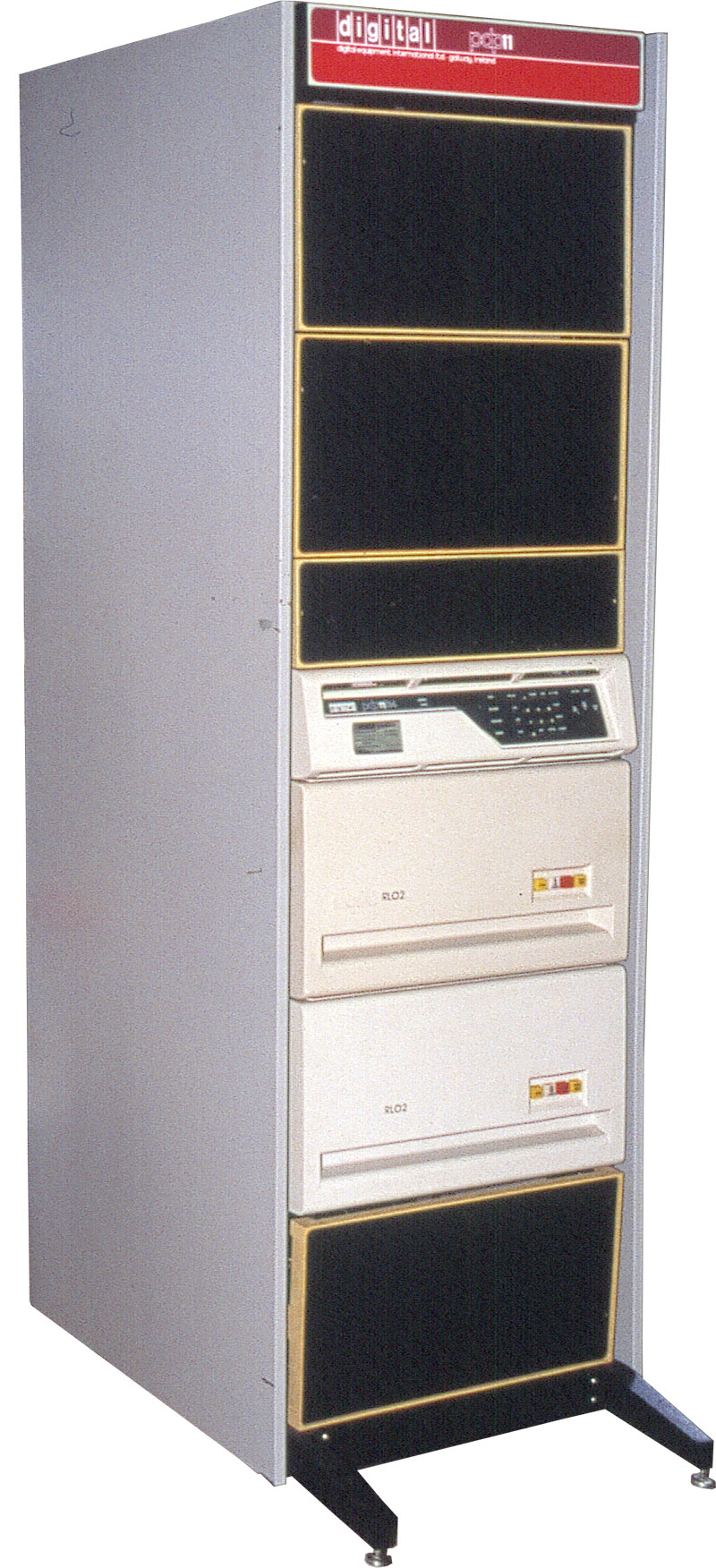

Enkelt högt rack (se bild höger)
CPU PDP11/34
Grafikkort (stort som hela CPU:n)
2st RL02 diskstationer på 10.4MB

Det finns 1st bandstation och en VT100 terminal, diskpackar och manualer.

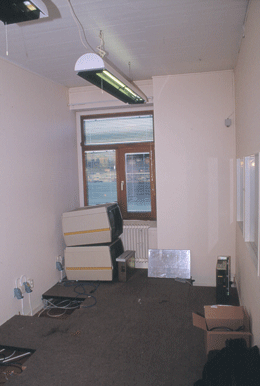

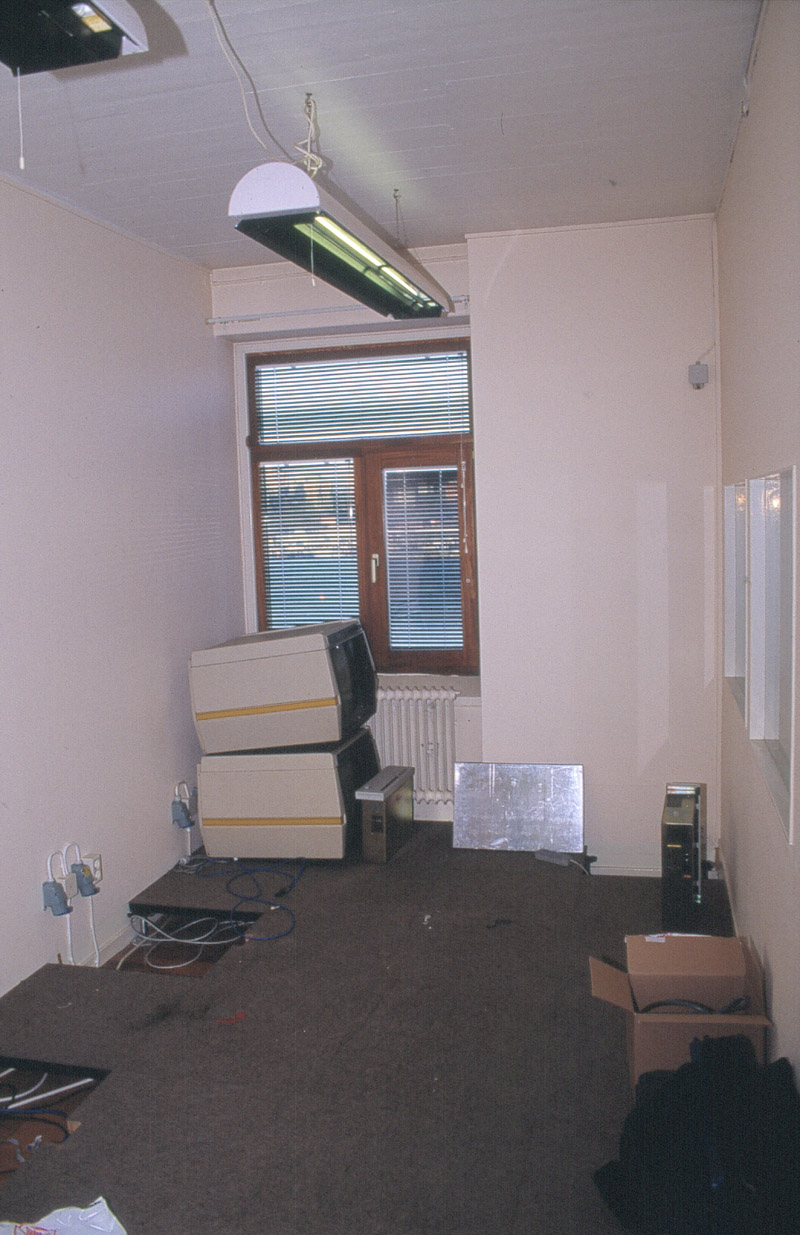

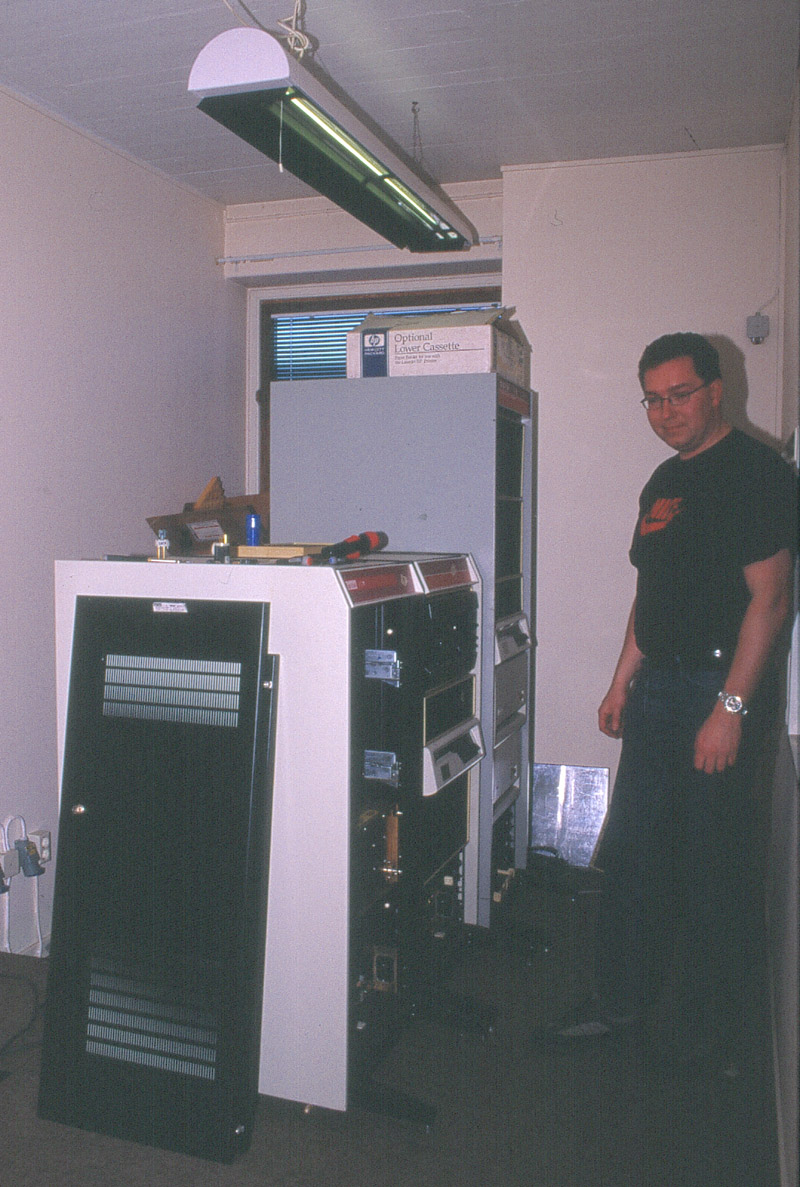

Datorerna i sitt rum.	Rummet utan datorerna.

PDP11/23 PLUS

Vi har en PDP11/23

Till datorn hör:

8" diskettstation RX02
Ett antal I/O kort (opto-relä)

Den här maskinen köptes på ETA's auktion på Chalmers 2002 för en spottstyver, igen ville ha en så stor maskin med så lite CPU kraft. Maskinen verkar fungera, men vi har tyvärr inte något att boota den ifrån ännu.

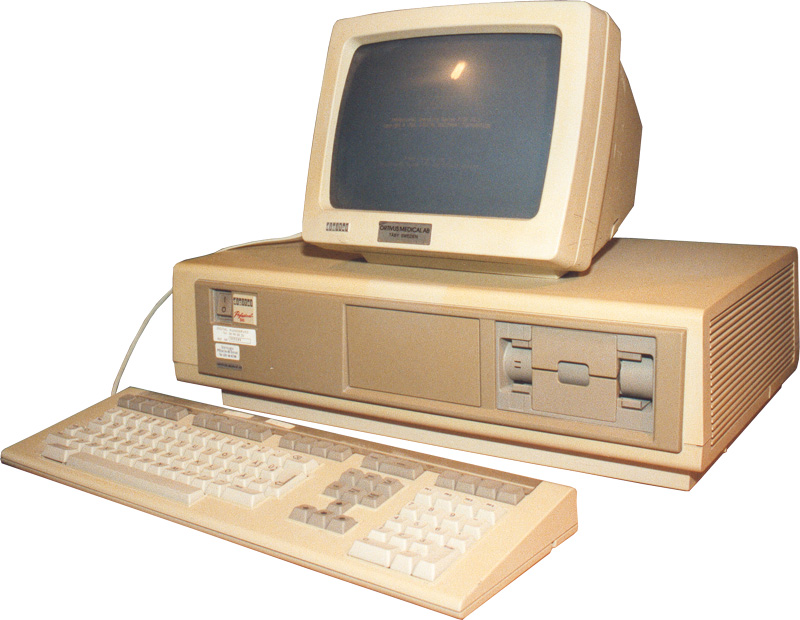

380 Professional
En av digital's första "små" maskiner. Den användes bl.a för att starta upp och agera konsol åt digitals maskiner i VAX8000 serien.

CPU: J-11 (PDP11/70 kompatibel)
P/OS v3.1
Dubbla 5.25" diskettstationer
Monokrom grafik

Samlingen ståtar med två exemplar av denna maskin. De är helt kompletta med mjukvara och all möjlig dokumentation.

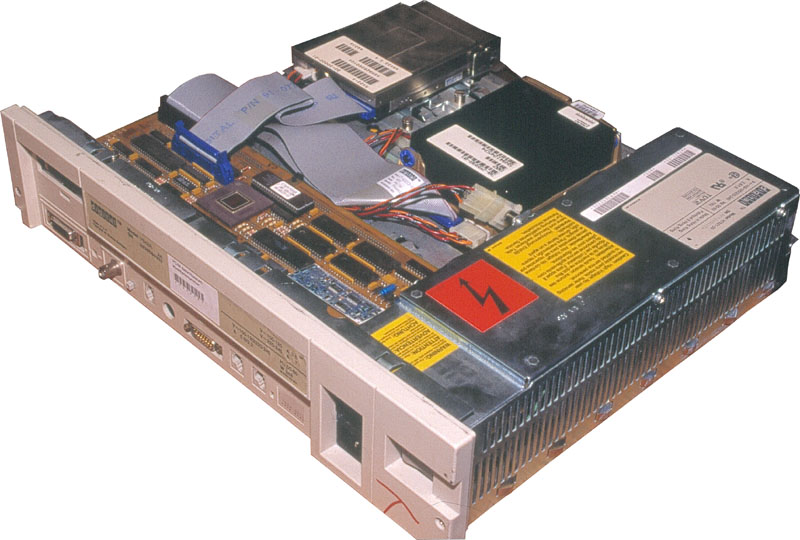

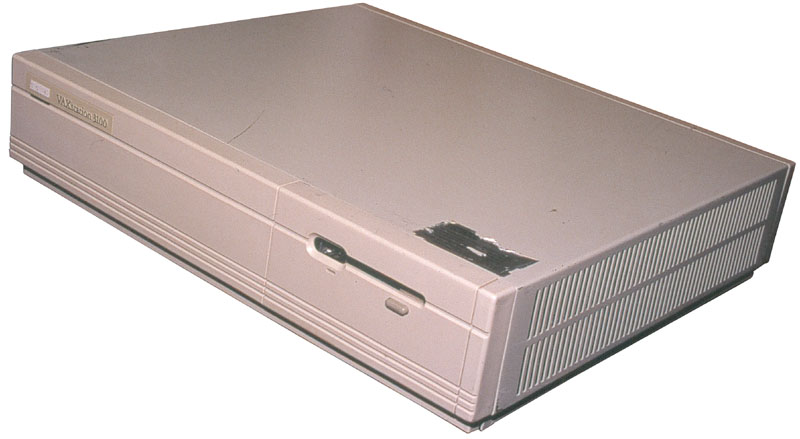

VAXstation 3100/30

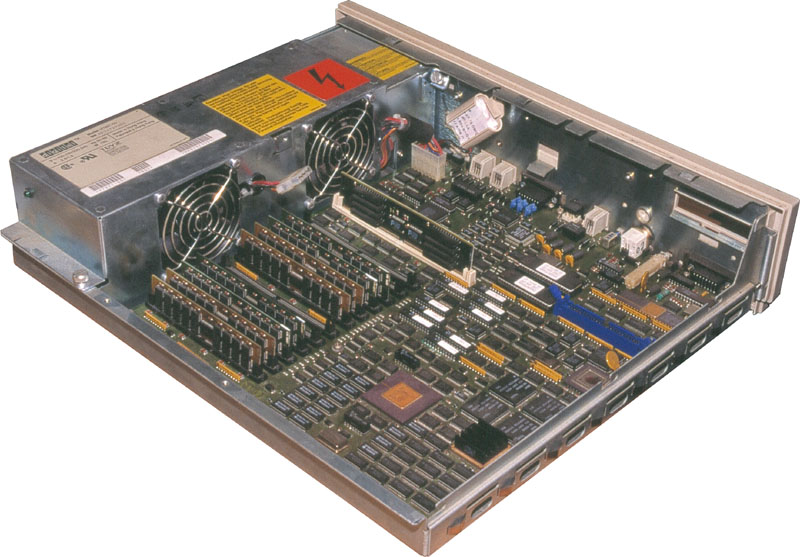

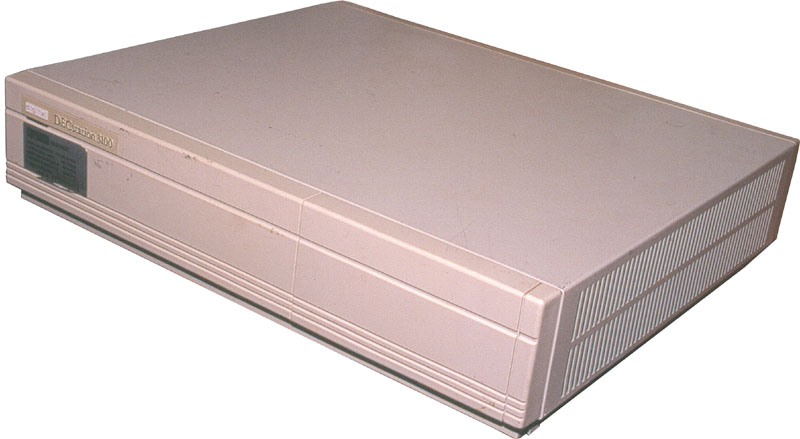

DECstation 3100

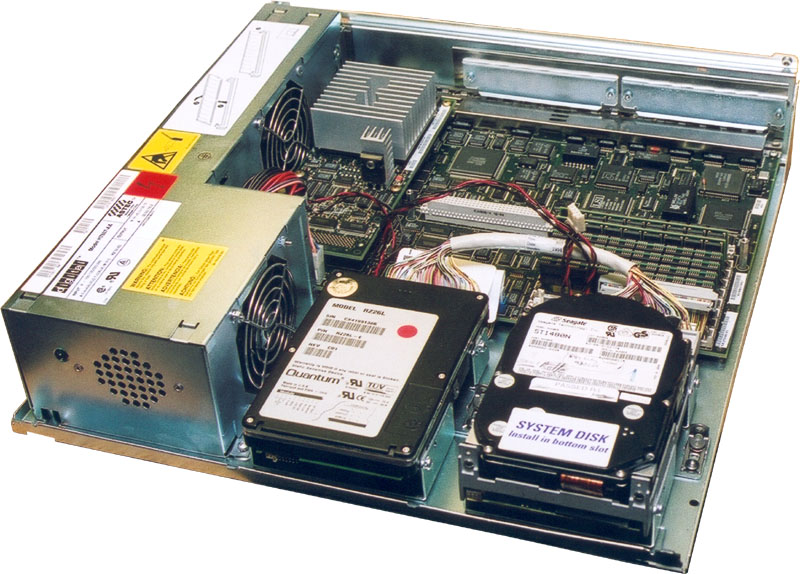

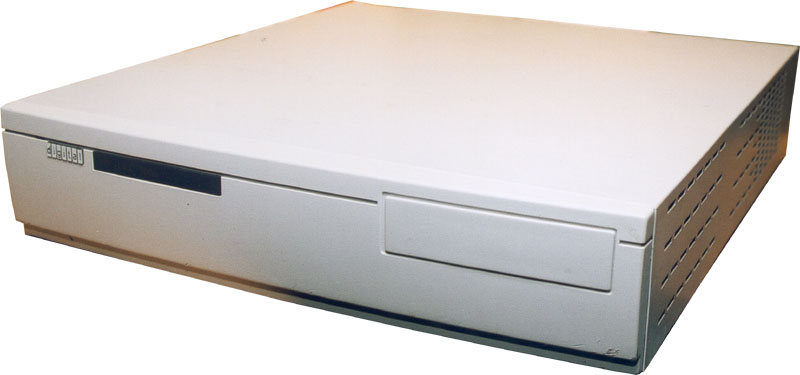

DEC3000 - 300LX

Ytterligare ett fynd från ETA's auktion. Funktion okänd.

DEC3000 - M600 Alpha
1994 när en modern persondator hade mycket varma processorer klockade på hela 66MHz och kanske hela 16 megabyte minne (det var massor) så kunde den här maskinen ståta med följande prestanda:

64-bitars Alpha @175MHz (utan fläkt)
1 gigabytes SCSI disk
64 megabyte RAM

Datorn kör VMS6.2 med open windows med CDE. Till maskinen (som heter Rolle) finns tangentbord, mus och en mycket tung 21" färgmonitor.
